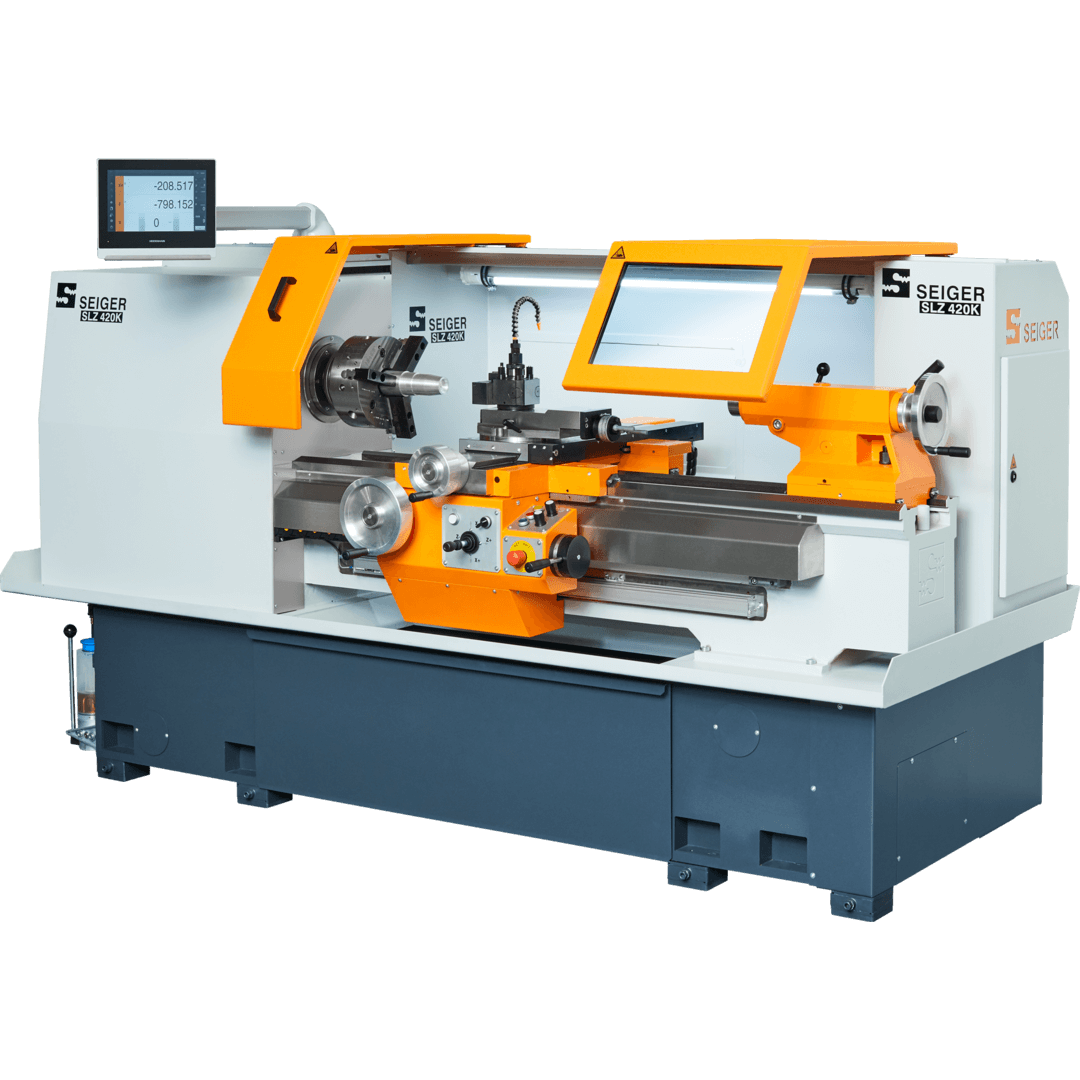

Seiger SLZ 420K

Allgemeine Informationen


  • Verwindungssteifes Bett, aus hochwertigem Guss mit gehärteten feinstgeschliffenen Führungsbahnen und Glasmaßstab in der X-Achse. Bettbreite 350 mm
  • Hohe Genauigkeit und Steifigkeit der Drehspindel durch Präzisions-Spindellagerung, Spindelbohrung Ø 80 mm Standard, Option Ø 93 mm
  • Mechanische Handräder
  • Linearmaßstab (Firma Heidenhain) in der X- und Z-Achse (Standard)
  • Untergestelle als Hybridkonstruktion aus hochfestem, zementgebundenem Mineralguss

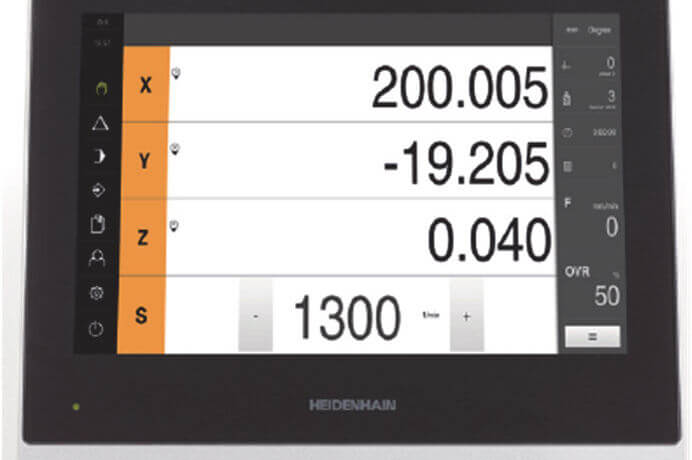

  • Digitalanzeige Heidenhain Positip 8016
  • freie Anwahl von Gewindesteigungen
  • V-Konstante und regelbare Vorschübe über Potentiometer
  • Eilgangfunktion in beiden Achsen

Beschreibung

Spezifikationen


SLZ 420K Einheit Wert
Umlauf Ø über Bett mm 430
Umlauf Ø über Planschieber mm 220
Bettbreite mm 350

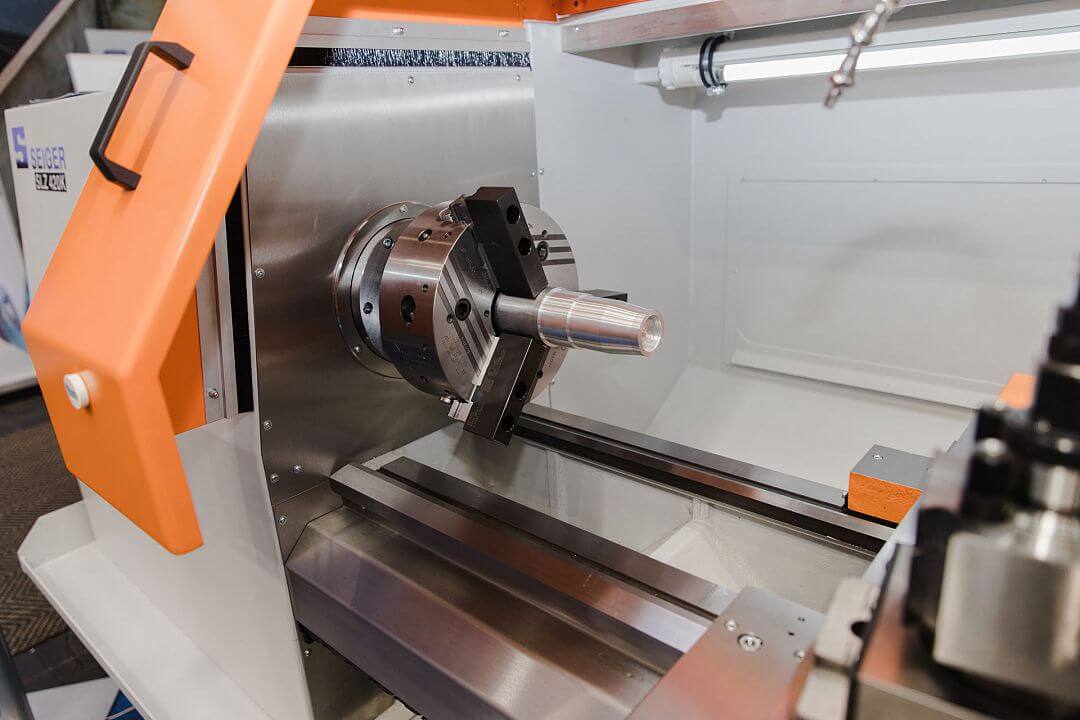

Spindelkopf nach DIN 55027 Gr. 6
Spindelbohrung Ø mm 80 / 93 (Option)
Spindel Ø im vorderen Lager mm 110 / 130 (Option)

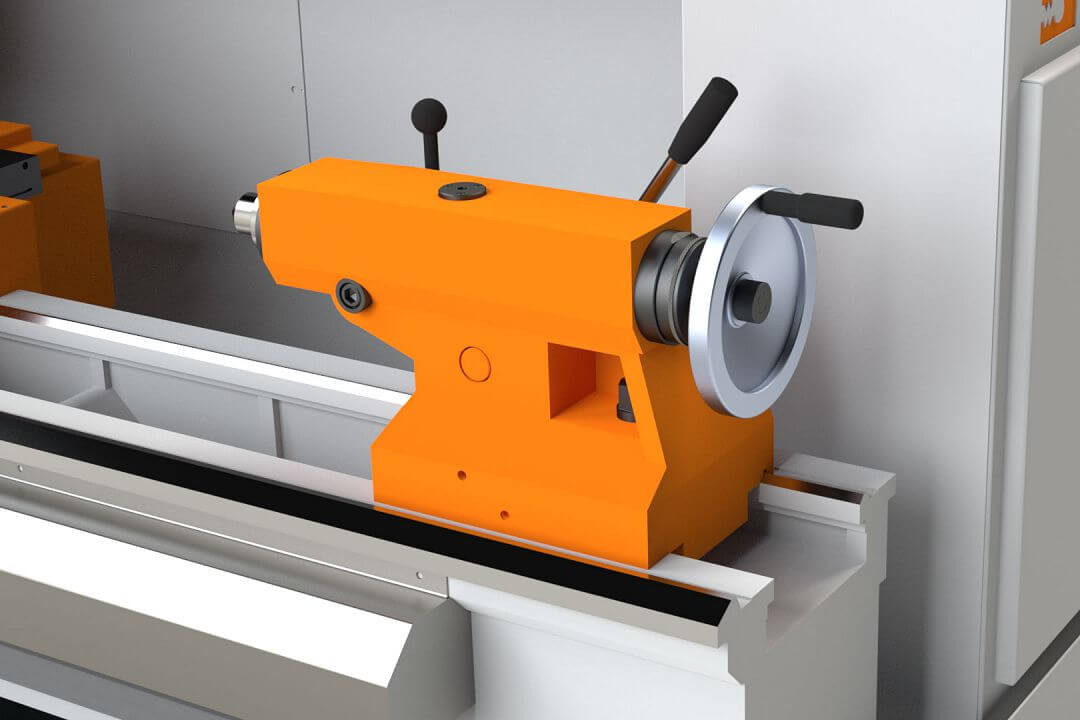

Reitstock-Pinole Ø mm 70
Reitstockhub mm 150
Reitstock-Morsekegel MK 5
Spitzenweite mm 1.000 / 1.500 / 2.000

Leistung


SLZ 420K Einheit Wert
Hauptantrieb KW 11 / 20 (Option)
Drehzahlbereich 1/min 1 – 3.000
Maße
Länge mm 1.900 + Spitzenweite
Breite mm 1.500
Höhe mm 1.600
