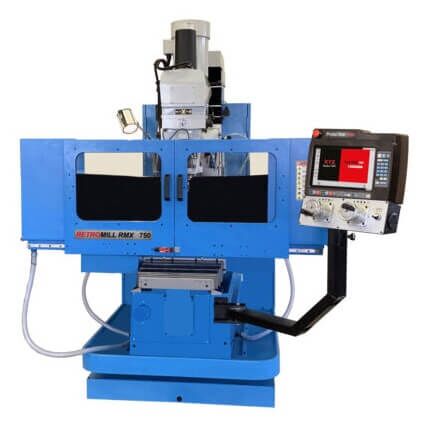

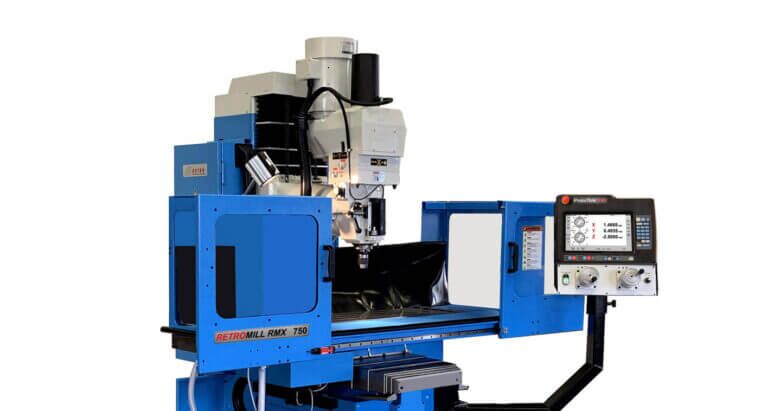

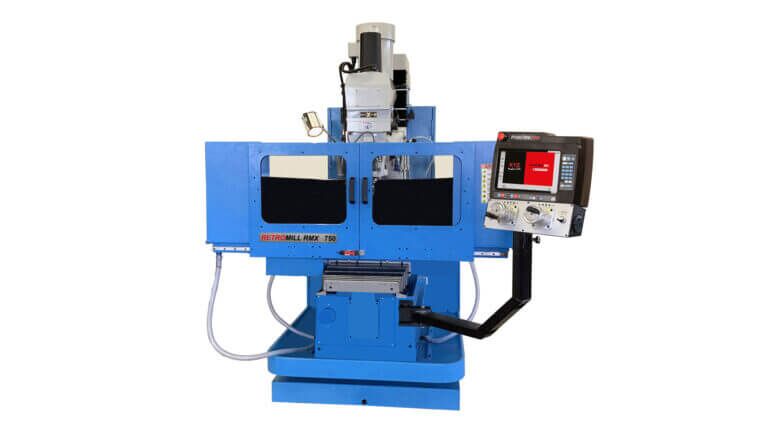

RETRO MILL RMX 750

Standardzubehör

  • Sicherheitskabine und Späneschutz auf Tisch: montagebereit
  • Elektronische Handräder inkl. TRAKING
  • Maschinenfüsse und Servicewerkzeug
  • Maschinenleuchte

Sonderzubehör

  • Elektropneumatischer Werkzeugeinzug
  • Direkte Wegmesssysteme (Glasmassstäbe X + Y-Achse)
  • Software-Erweiterung (Advanced Features)
  • Netzwerk/USB Freischaltung
  • 2-D AutoCAD DXF-Umsetzer zu Off-Line
  • Externe Programmiersoftware (Installation nach Aufwand)
  • Fernbedienung «GO»-Schalter
  • Winkelfräskopf

Download Betriebsanleitung: Prototrak Bedienungsanleitung



Beschreibung

Spezifikationen und Leistung

Bezeichnung Wert
Aufspannfläche 1270 x 320 mm
T-Nuten, Anzahl x Breite 4 x 16 mm
Abstand der T-Nuten 63 mm
Fahrweg X, Y, Z 750 x 400 x 610 mm
Vorschübe X, Y, Z 1-6000 mm/min.
Pinolen-Durchmesser 100 mm
Kugelgewindespindeln vorgespannt
Werkzeugaufnahme ISO 40 – DIN 2080/69871
Spindelantrieb Frequenzumrichter mit Vorgelege
Drehzahlbereich 40-600 / 300-5000 U/min.
Abstand Spindelnase – Tisch 600 mm max.
Abstand Spindelmitte – Ständer 480 mm
Pinolenhub 120 mm
Pinolenvorschub: mechanisch 0.04, 0.08, 0.15 mm/U
Spindelkopf: schwenkbar 90° links-rechts
Spindelmotor 5.5 KW
Kühlmittelmotor 75 W
Kühlmitteltank extern 30 l
Bohrleistung in Stahl 35 mm
Gewindeschneiden in Stahl M 36
Fräsleistung in Stahl 80-150 cm³/min.
Ausdrehen 120 mm
Führungsbahnen gehärtet, geschliffen und Turcite beschichtet
Zentralschmierung automatisch
Abmessungen (L x B x H) 2630 x 1735 x 2560 mm
Maschinengewicht ca. 1900 kg

ProtoTrak®

Bezeichnung Wert
Typ SMX 3 (umschaltbar zu SMX 2)
Bahnsteuerung 3 Achsen
Digitalanzeige 4 Achsen (Ram mit Pinole verrechnet)
Servomotoren DC
Wegmesssysteme Drehgeber (Auflösung 0.003 mm)
Programmierart Dialog mit festen Zyklen
Programmspeicher auf Diskette / USB / Schnittstellen
Schnittstelle P/S 2 Tastatur / RJ 45 / USB 2.0
Maschinenfunktionen 3 (Spindel aus, Kühlmittel, Teilapparat)
Software-Endschalter 2 pro Achse
